污泥浓度计

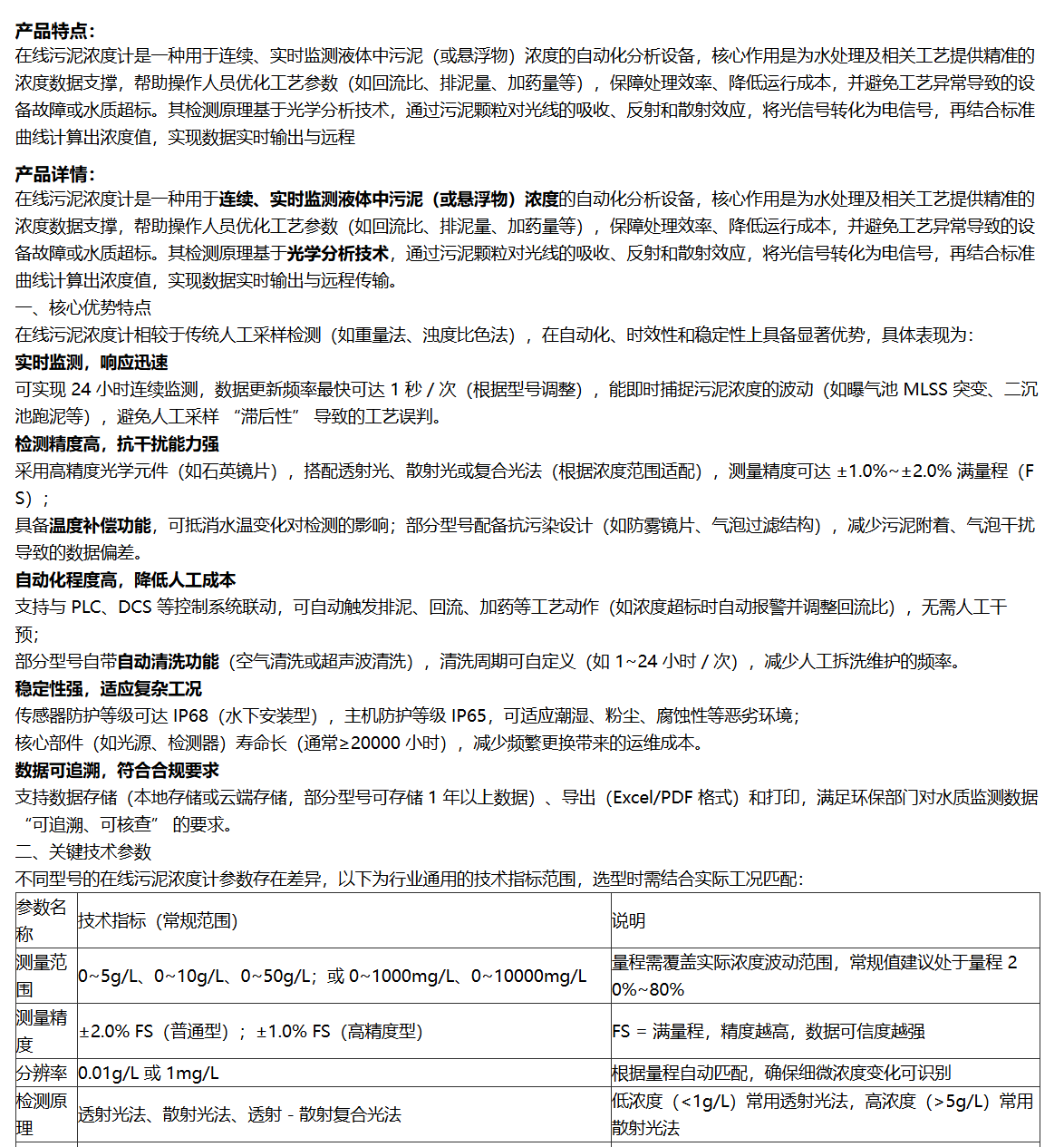

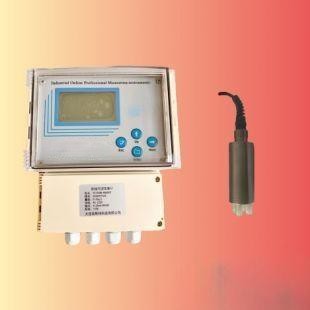

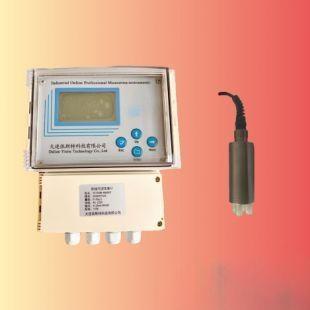

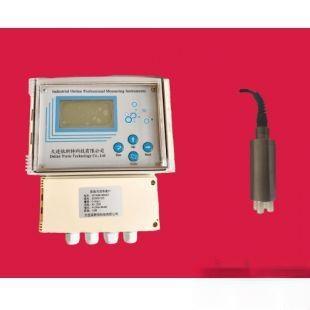

在线污泥浓度计是一种用于连续、实时监测液体中污泥（或悬浮物）浓度的自动化分析设备，核心作用是为水处理及相关工艺提供精准的浓度数据支撑，帮助操作人员优化工艺参数（如回流比、排泥量、加药量等），保障处理效率、降低运行成本，并避免工艺异常导致的设备故障或水质超标。其检测原理基于光学分析技术，通过污泥颗粒对光线的吸收、反射和散射效应，将光信号转化为电信号，再结合标准曲线计算出浓度值，实现数据实时输出与远程

在线污泥浓度计是一种用于连续、实时监测液体中污泥（或悬浮物）浓度的自动化分析设备，核心作用是为水处理及相关工艺提供精准的浓度数据支撑，帮助操作人员优化工艺参数（如回流比、排泥量、加药量等），保障处理效率、降低运行成本，并避免工艺异常导致的设备故障或水质超标。其检测原理基于光学分析技术，通过污泥颗粒对光线的吸收、反射和散射效应，将光信号转化为电信号，再结合标准曲线计算出浓度值，实现数据实时输出与远程传输。

一、核心优势特点

在线污泥浓度计相较于传统人工采样检测（如重量法、浊度比色法），在自动化、时效性和稳定性上具备显著优势，具体表现为：

1. 实时监测，响应迅速

可实现 24 小时连续监测，数据更新频率最快可达 1 秒 / 次（根据型号调整），能即时捕捉污泥浓度的波动（如曝气池 MLSS 突变、二沉池跑泥等），避免人工采样 “滞后性” 导致的工艺误判。

2. 检测精度高，抗干扰能力强

• 采用高精度光学元件（如石英镜片），搭配透射光、散射光或复合光法（根据浓度范围适配），测量精度可达 ±1.0%~±2.0% 满量程（FS）；

• 具备温度补偿功能，可抵消水温变化对检测的影响；部分型号配备抗污染设计（如防雾镜片、气泡过滤结构），减少污泥附着、气泡干扰导致的数据偏差。

3. 自动化程度高，降低人工成本

• 支持与 PLC、DCS 等控制系统联动，可自动触发排泥、回流、加药等工艺动作（如浓度超标时自动报警并调整回流比），无需人工干预；

• 部分型号自带自动清洗功能（空气清洗或超声波清洗），清洗周期可自定义（如 1~24 小时 / 次），减少人工拆洗维护的频率。

4. 稳定性强，适应复杂工况

• 传感器防护等级可达 IP68（水下安装型），主机防护等级 IP65，可适应潮湿、粉尘、腐蚀性等恶劣环境；

• 核心部件（如光源、检测器）寿命长（通常≥20000 小时），减少频繁更换带来的运维成本。

5. 数据可追溯，符合合规要求

支持数据存储（本地存储或云端存储，部分型号可存储 1 年以上数据）、导出（Excel/PDF 格式）和打印，满足环保部门对水质监测数据 “可追溯、可核查” 的要求。

二、关键技术参数

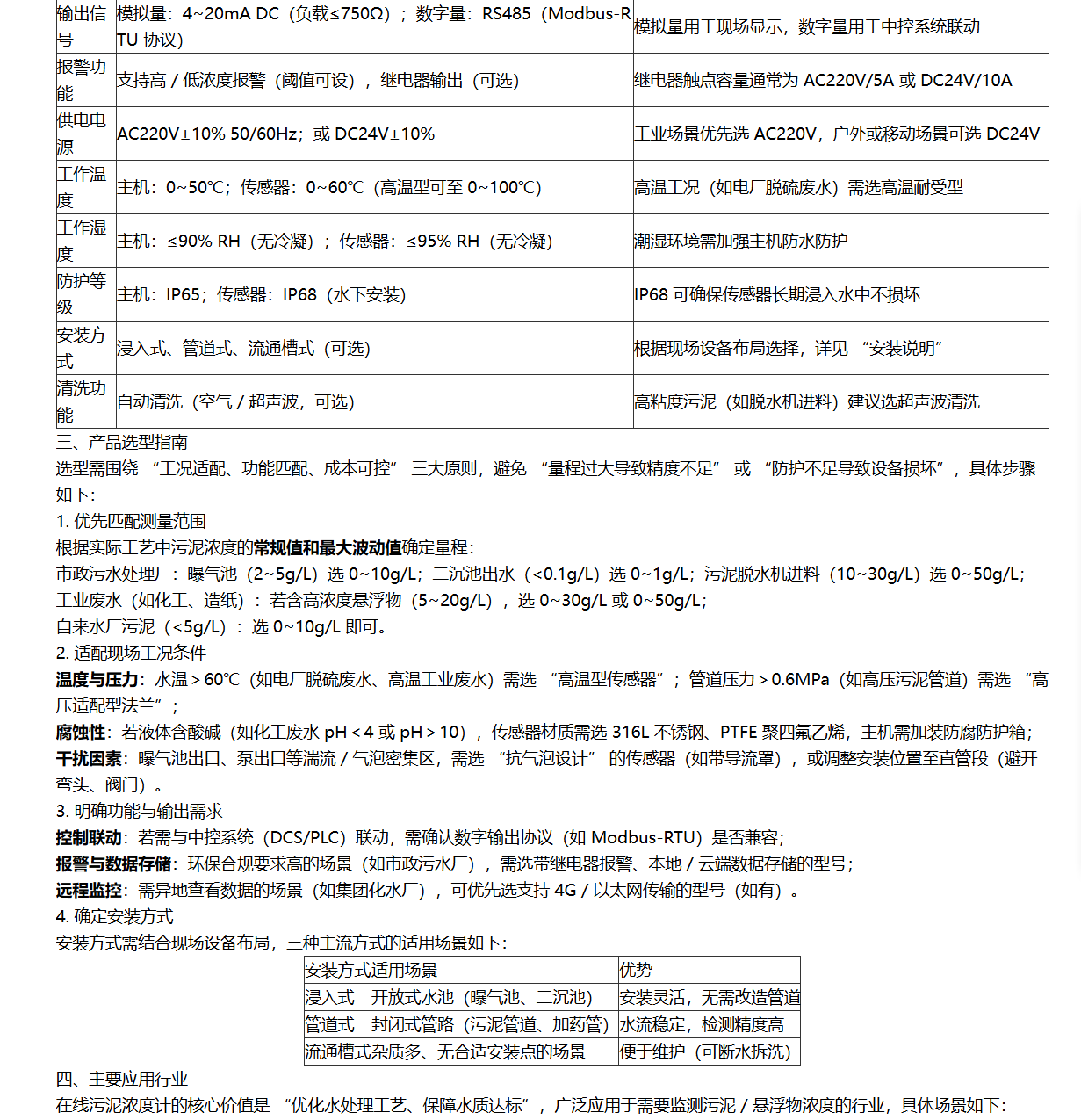

不同型号的在线污泥浓度计参数存在差异，以下为行业通用的技术指标范围，选型时需结合实际工况匹配：

三、产品选型指南

选型需围绕 “工况适配、功能匹配、成本可控” 三大原则，避免 “量程过大导致精度不足” 或 “防护不足导致设备损坏”，具体步骤如下：

1. 优先匹配测量范围

根据实际工艺中污泥浓度的常规值和最大波动值确定量程：

• 市政污水处理厂：曝气池（2~5g/L）选 0~10g/L；二沉池出水（<0.1g/L）选 0~1g/L；污泥脱水机进料（10~30g/L）选 0~50g/L；

• 工业废水（如化工、造纸）：若含高浓度悬浮物（5~20g/L），选 0~30g/L 或 0~50g/L；

• 自来水厂污泥（<5g/L）：选 0~10g/L 即可。

2. 适配现场工况条件

• 温度与压力：水温＞60℃（如电厂脱硫废水、高温工业废水）需选 “高温型传感器”；管道压力＞0.6MPa（如高压污泥管道）需选 “高压适配型法兰”；

• 腐蚀性：若液体含酸碱（如化工废水 pH＜4 或 pH＞10），传感器材质需选 316L 不锈钢、PTFE 聚四氟乙烯，主机需加装防腐防护箱；

• 干扰因素：曝气池出口、泵出口等湍流 / 气泡密集区，需选 “抗气泡设计” 的传感器（如带导流罩），或调整安装位置至直管段（避开弯头、阀门）。

3. 明确功能与输出需求

• 控制联动：若需与中控系统（DCS/PLC）联动，需确认数字输出协议（如 Modbus-RTU）是否兼容；

• 报警与数据存储：环保合规要求高的场景（如市政污水厂），需选带继电器报警、本地 / 云端数据存储的型号；

• 远程监控：需异地查看数据的场景（如集团化水厂），可优先选支持 4G / 以太网传输的型号（如有）。

4. 确定安装方式

安装方式需结合现场设备布局，三种主流方式的适用场景如下：

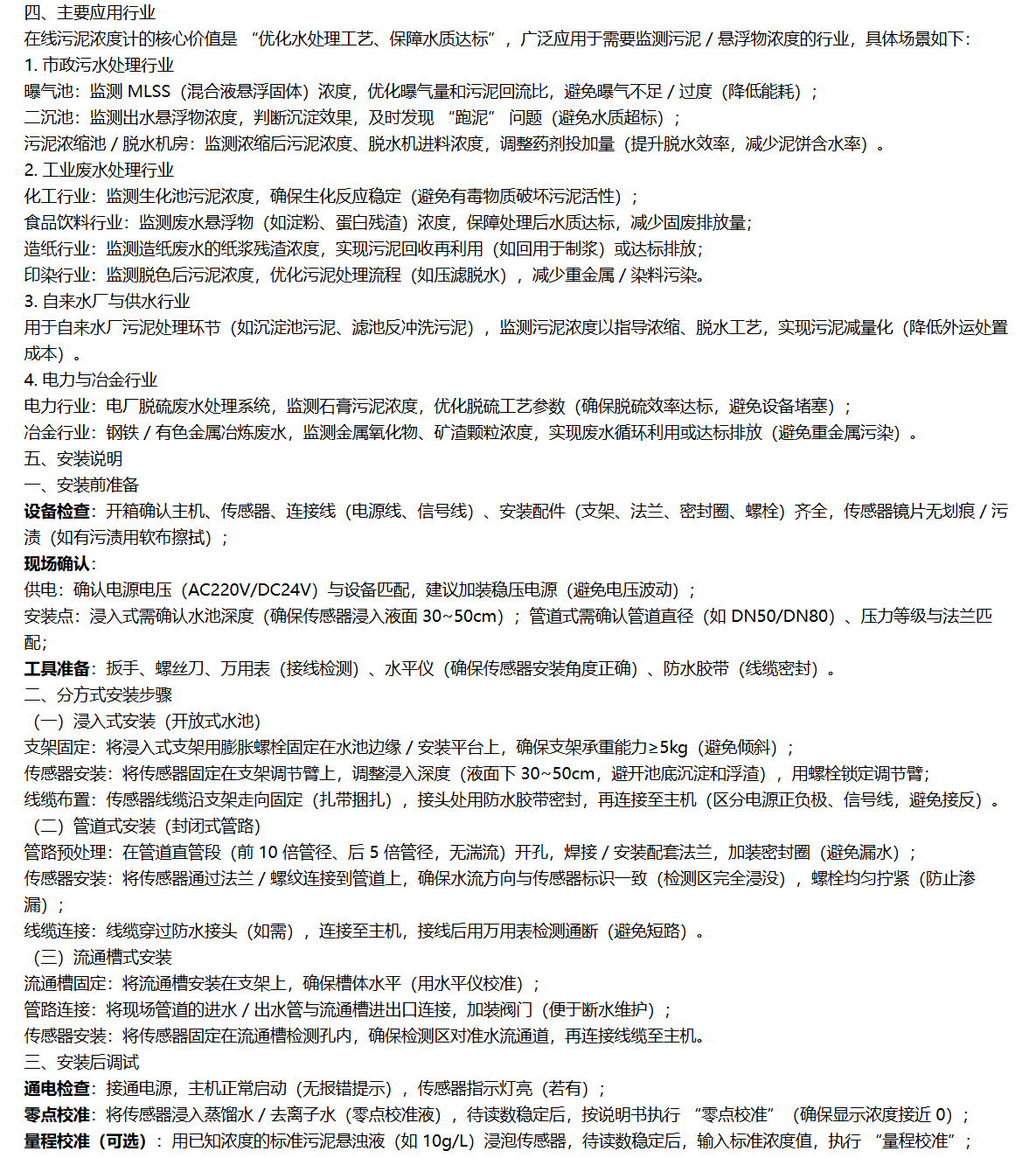

四、主要应用行业

在线污泥浓度计的核心价值是 “优化水处理工艺、保障水质达标”，广泛应用于需要监测污泥 / 悬浮物浓度的行业，具体场景如下：

1. 市政污水处理行业

• 曝气池：监测 MLSS（混合液悬浮固体）浓度，优化曝气量和污泥回流比，避免曝气不足 / 过度（降低能耗）；

• 二沉池：监测出水悬浮物浓度，判断沉淀效果，及时发现 “跑泥” 问题（避免水质超标）；

• 污泥浓缩池 / 脱水机房：监测浓缩后污泥浓度、脱水机进料浓度，调整药剂投加量（提升脱水效率，减少泥饼含水率）。

2. 工业废水处理行业

• 化工行业：监测生化池污泥浓度，确保生化反应稳定（避免有毒物质破坏污泥活性）；

• 食品饮料行业：监测废水悬浮物（如淀粉、蛋白残渣）浓度，保障处理后水质达标，减少固废排放量；

• 造纸行业：监测造纸废水的纸浆残渣浓度，实现污泥回收再利用（如回用于制浆）或达标排放；

• 印染行业：监测脱色后污泥浓度，优化污泥处理流程（如压滤脱水），减少重金属 / 染料污染。

3. 自来水厂与供水行业

用于自来水厂污泥处理环节（如沉淀池污泥、滤池反冲洗污泥），监测污泥浓度以指导浓缩、脱水工艺，实现污泥减量化（降低外运处置成本）。

4. 电力与冶金行业

• 电力行业：电厂脱硫废水处理系统，监测石膏污泥浓度，优化脱硫工艺参数（确保脱硫效率达标，避免设备堵塞）；

• 冶金行业：钢铁 / 有色金属冶炼废水，监测金属氧化物、矿渣颗粒浓度，实现废水循环利用或达标排放（避免重金属污染）。

五、安装说明

一、安装前准备

1. 设备检查：开箱确认主机、传感器、连接线（电源线、信号线）、安装配件（支架、法兰、密封圈、螺栓）齐全，传感器镜片无划痕 / 污渍（如有污渍用软布擦拭）；

2. 现场确认：

• 供电：确认电源电压（AC220V/DC24V）与设备匹配，建议加装稳压电源（避免电压波动）；

• 安装点：浸入式需确认水池深度（确保传感器浸入液面 30~50cm）；管道式需确认管道直径（如 DN50/DN80）、压力等级与法兰匹配；

3. 工具准备：扳手、螺丝刀、万用表（接线检测）、水平仪（确保传感器安装角度正确）、防水胶带（线缆密封）。

二、分方式安装步骤

（一）浸入式安装（开放式水池）

1. 支架固定：将浸入式支架用膨胀螺栓固定在水池边缘 / 安装平台上，确保支架承重能力≥5kg（避免倾斜）；

2. 传感器安装：将传感器固定在支架调节臂上，调整浸入深度（液面下 30~50cm，避开池底沉淀和浮渣），用螺栓锁定调节臂；

3. 线缆布置：传感器线缆沿支架走向固定（扎带捆扎），接头处用防水胶带密封，再连接至主机（区分电源正负极、信号线，避免接反）。

（二）管道式安装（封闭式管路）

1. 管路预处理：在管道直管段（前 10 倍管径、后 5 倍管径，无湍流）开孔，焊接 / 安装配套法兰，加装密封圈（避免漏水）；

2. 传感器安装：将传感器通过法兰 / 螺纹连接到管道上，确保水流方向与传感器标识一致（检测区完全浸没），螺栓均匀拧紧（防止渗漏）；

3. 线缆连接：线缆穿过防水接头（如需），连接至主机，接线后用万用表检测通断（避免短路）。

（三）流通槽式安装

1. 流通槽固定：将流通槽安装在支架上，确保槽体水平（用水平仪校准）；

2. 管路连接：将现场管道的进水 / 出水管与流通槽进出口连接，加装阀门（便于断水维护）；

3. 传感器安装：将传感器固定在流通槽检测孔内，确保检测区对准水流通道，再连接线缆至主机。

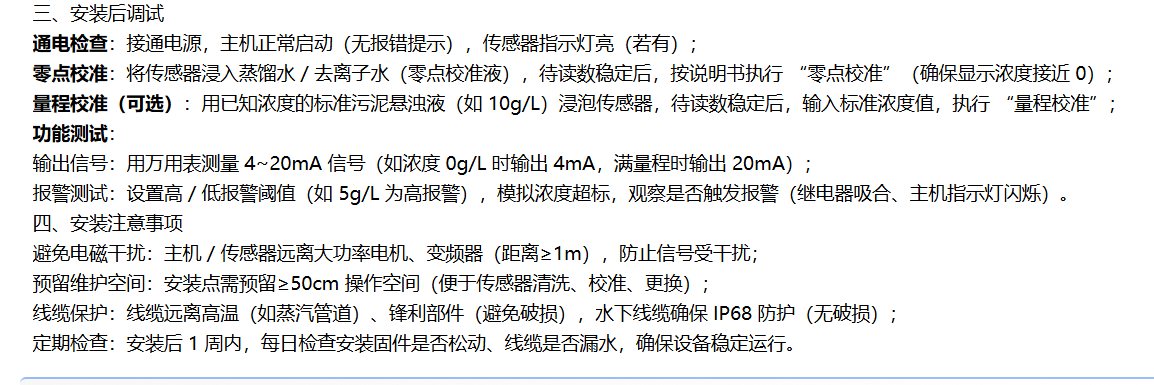

三、安装后调试

1. 通电检查：接通电源，主机正常启动（无报错提示），传感器指示灯亮（若有）；

2. 零点校准：将传感器浸入蒸馏水 / 去离子水（零点校准液），待读数稳定后，按说明书执行 “零点校准”（确保显示浓度接近 0）；

3. 量程校准（可选）：用已知浓度的标准污泥悬浊液（如 10g/L）浸泡传感器，待读数稳定后，输入标准浓度值，执行 “量程校准”；

4. 功能测试：

• 输出信号：用万用表测量 4~20mA 信号（如浓度 0g/L 时输出 4mA，满量程时输出 20mA）；

• 报警测试：设置高 / 低报警阈值（如 5g/L 为高报警），模拟浓度超标，观察是否触发报警（继电器吸合、主机指示灯闪烁）。

四、安装注意事项

1. 避免电磁干扰：主机 / 传感器远离大功率电机、变频器（距离≥1m），防止信号受干扰；

2. 预留维护空间：安装点需预留≥50cm 操作空间（便于传感器清洗、校准、更换）；

3. 线缆保护：线缆远离高温（如蒸汽管道）、锋利部件（避免破损），水下线缆确保 IP68 防护（无破损）；

4. 定期检查：安装后 1 周内，每日检查安装固件是否松动、线缆是否漏水，确保设备稳定运行。
