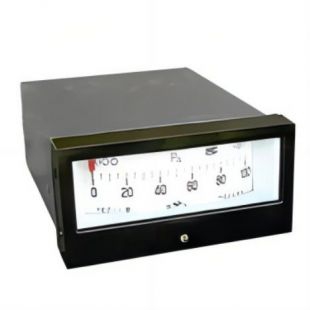

矩形膜盒压力表

 101型矩形膜盒压力表适用于锅炉通风设备等对铜合金不起侵蚀作用的和中性、无爆炸危险的气体的微压和负压进行测量。

•


  121型矩形接点膜盒压力表适用于锅炉通风设备中对铜合金不起侵蚀作用的和中性、无爆炸危险的气体的微压和负压进行测量并具有双二位调节（双限发讯）的作用，以实现位式调节或超限报警之用。




  主要技术参数

  矩形膜盒压力表精确度等级     2.5级

  矩形膜盒压力表使用环境条件   101型-20～60℃

                                     121型0～50℃

  矩形膜盒压力表相对湿度         不大于85%

  矩形膜盒压力表电气指标         121型

                设定误差                小于满量程的2.5%

                输出接点容量         交流无感负载3A220V

                工作电源                AC 220V

  矩形膜盒压力表功耗               小于5W

  矩形膜盒压力表压力接口         Φ8（配用内径Φ6软管）




  测量范围：




  正压（Pa）	负压（Pa）	正负压力（Pa）
  0～160	-160～0	-80～+80
  0～250	-250～0	-120～+120
  0～400	-400～0	-200～+200
  0～600	-600～0	-300～+300
  0～1000	-1000～0	-500～+500
  0～1600	-1600～0	-800～+800
  0～2500	-2500～0	-1200～+1200
  0～4000	-4000～0	-2000～+2000
  0～6000	-6000～0	-3000～+3000
  0～10000	-10000～0	-5000～+5000
  0～16000	-16000～0	-8000～+8000
  0～25000	-25000～0	-12000～+12000
  0～40000	-40000～0	-20000～+20000
